首頁>>產品展示>>兩線式精密線材測試機

CT-9809L線材測試機

  • CT-9809L線材測試機

CT-9809L線材測試機

CT-9809L

  • 詳細內容
  • 聯系我們

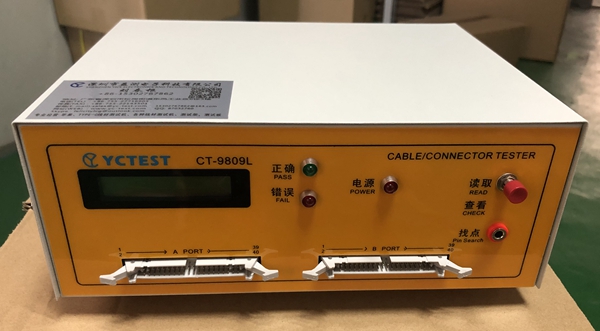

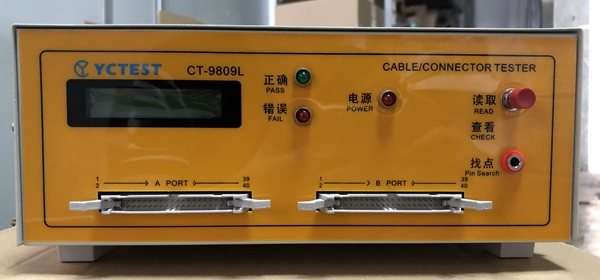

    CT-9809L線束/連接器測試儀/線材測試機CT-9809L

    CT-9809線材測試儀,適用于檢測端子線、USB、電腦周邊線、排線等電子線纜產品在制作過程中的電氣品質,可快速檢測線束短路、開路、錯位等電氣特性,是一款型快速的經濟型線束測試機儀器。


    技術參數

    1、工作電壓:AC220V+/-10%  50Hz,儀器可連續工作

    2、測試點位:A端:40Pin,B端:40Pin

    3、短/斷路:1.5k

    4、錯位:有

    5、瞬短/斷:即時顯示

    6、DC高壓:5V(低壓)

    7、資料讀取型態:自我學習

    8、LCD顯示方式:16×2無背光

    9、治具連接:40PIN排線

    10、使用電源:230VAC±10%

    11、重量:約3kg

    12、工作溫度:10℃~35℃

    13、工作濕度:≤75%RH

    14.測試模式:雙端測試 表筆點測



    操作步驟

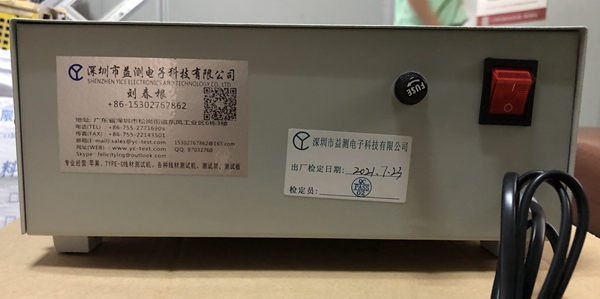

    1、接上電源,并開啟背部電源開關,電源指示燈亮,儀器屏幕出現READ DATA?PUT CABLE ON(讀取數據?線材為空)

    2、在A、B端插上40P排線,連接好要被測試線材的測試治具;

    3、將被測試線材分別插入A、B端,并確認連接良好;

    4、按“讀取鍵"學習完成后,再按“讀取鍵"后可對讀線資料進行查看連接資料,屏幕會出現LINE,A:* TO B:*,每按“讀取"鍵一次即只可查看一組接線資料,直到查看完為止;

    5、讀線無誤后,撥下線材開始測試,本儀器連續測試時不需重復“讀取"鍵,可自動進行測試,屏幕出現“PASS"并“嘟"聲時,表示良品。

    6、如測試過程中出現短路,斷路、屏幕會出現“ERROR:OPEN、A:** B:**"錯誤紅燈亮,同時不會出現任何聲音,表示該線材為不良品(OPEN表示開路、SHORT表示短路、LOCATION表示錯位)


    注意事項

    1、本儀器適用做標準測試(即A、B端有端子線材)

    2、當測試有異常時,可用探針找點功能查看治具是否完好

    3、儀器須清潔衛生、操作臺面整潔干凈,如遇突發性停電,應及時關電源

    4、設置如遇故障須及時通知本司技術服務部,不得擅自開機維修。
