YC-658 TYPE-C數字音頻轉接線測試儀

YC-658 TYPE-C數字音頻轉接線測試儀

詳細內容
聯系我們

支持轉接線和成品耳機測試

在官網“下載中心”里找到Y(jié)C-658.rar下載

主機YC-658

1. 支持產品類型

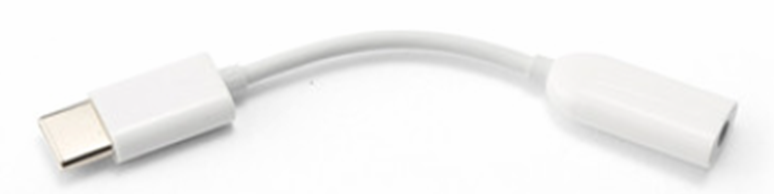

（1）.Type-C轉3.5mm成品線

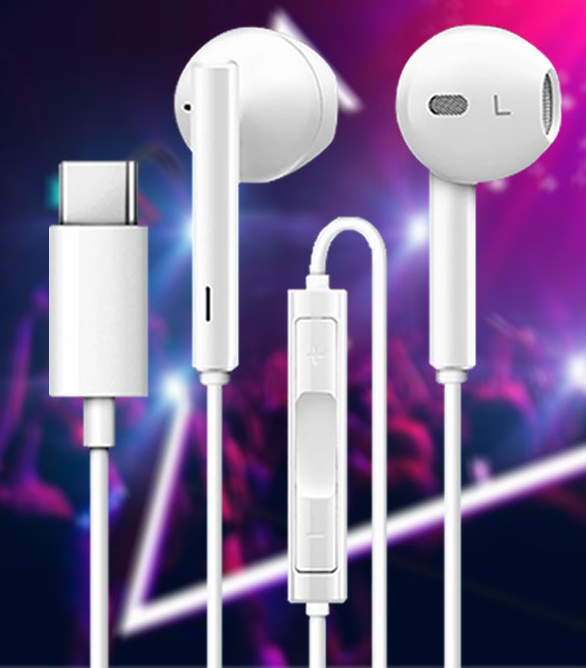

（2）. Type-C成品耳機（人工手動測試）

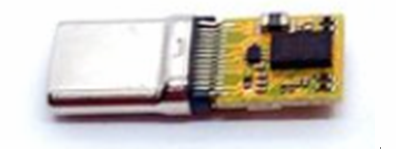

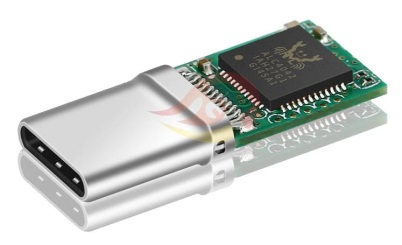

（3）. Type-C半成品板（需要連線或另外做測試架）

【簡介】

TYPE-C接口已經非常流行，很多手機已經取消傳統的3.5耳機接口，統一用TYPE-C接口的耳機，目前很多工廠在生產TYPE-C數字耳機/轉接線時還沒有很好的檢測方法，一般直接用手機來測試，有很多缺點，比如成本高、反應慢、操作不便、無法測試電流、無法看到耳機信息、效率低下等，為此我們開發了YC-658，主打?qū)YPE-C數字音頻轉接線的測試，同時支持成品耳機人工測試。

【儀器組成】

儀器名稱：TYPE-C數字音頻轉接線測試儀

標配軟件：YC-658數字耳機測試儀2022-專業版

標配設備：1臺主機YC-658+1塊測試板+1條3.5 to 3.5轉接線

標配配件：12V電源，USB線

【功能特點】

1、采用32位ARM高速處理器設計。

2、支持TYPE-C數字音頻轉接線自動測試，支持成品數字耳機人工測試（不支持模擬耳機）。

3、支持WAV文件雙聲道16位、24位、32位PCM編碼，44.1K、48K，96K、192K、384K采樣率（高采樣率可能兼容性不好）。

4、支持耳機播放雙聲道16位、24位、32位PCM編碼，44.1K、48K，96K、192K、384K采樣率（耳機也支持的情況下）。

5、支持耳機錄音單、雙聲道16位、24位PCM編碼，44.1K、48K，96K、192K、384K采樣率（耳機也支持的情況下）。

6、支持全速（12M）/高速（480M）USB，支持USB Audio Class 1.0（UAC1.0）、USB Audio Class 2.0（UAC2.0）音頻協議。

7、持絕大多數耳機方案（杰里、菁音、瑞昱、中科藍訊等等）。

8、測試轉接線時，一次性自動完成MIC、功放輸出、Rd電阻、工作電流、TYPE-C插頭管腳、線控按鍵等的測試，測試完成后可以轉到人工監聽人工做進一步的測試。

9、可以測出斷線、錯線、短路等常見問題。

10、人工測試時快速反應，插入耳機0.5秒內出音樂，波形顯示麥克風聲音，顯示線控按鍵，麥克風可以回放到耳機，人工判斷耳機音質、左右聲道錯位、短路、線控按鍵問題、咪頭問題，兼容95%以上耳機

11、線控按鍵可通過聲音反饋到耳機中，比如“加“、“減”、“播放/咪頭”提示音，用戶能從耳機中聽到自己按了哪個鍵。

12、模擬耳機可以通過數字轉接線測試。

13、半成品音頻插頭可以通過測試架測試。

14、由于測試座使用率很高，容易損壞，所以采用分體設計，方便更換。

15、各種保護措施避免儀器使用過程中受到損壞，防靜電保護，防短路保護，直接短路USB電源也不會損壞。

16、內置1G以上內存卡存放WAV文件，通過USB線插到電腦變U盤，可自行更換音樂

17、附送一些適合測試用的音頻和音樂。

18、可以設定最多60個測試文件，不同產選用不同的測試文件。

19、永遠在線升級，在官網下載運行PC軟件，USB線連電腦即可升級

20、工廠可用于替代手機批量測試Type-C數字耳機、序列號打標，檔口可用于檢測耳機和查看USB設備參數

21、 IPS高清顯示屏，大視角。

【測試原理說明】

通過在左右聲道、麥克風播放正弦波，檢測輸出信號和MIC信號的幅度和頻率來判斷輸出是否正常，左聲道頻率900Hz，右聲道頻率1000Hz，麥克風1200Hz。模擬按鍵測試線控按鍵的好壞。

【儀器操作說明】

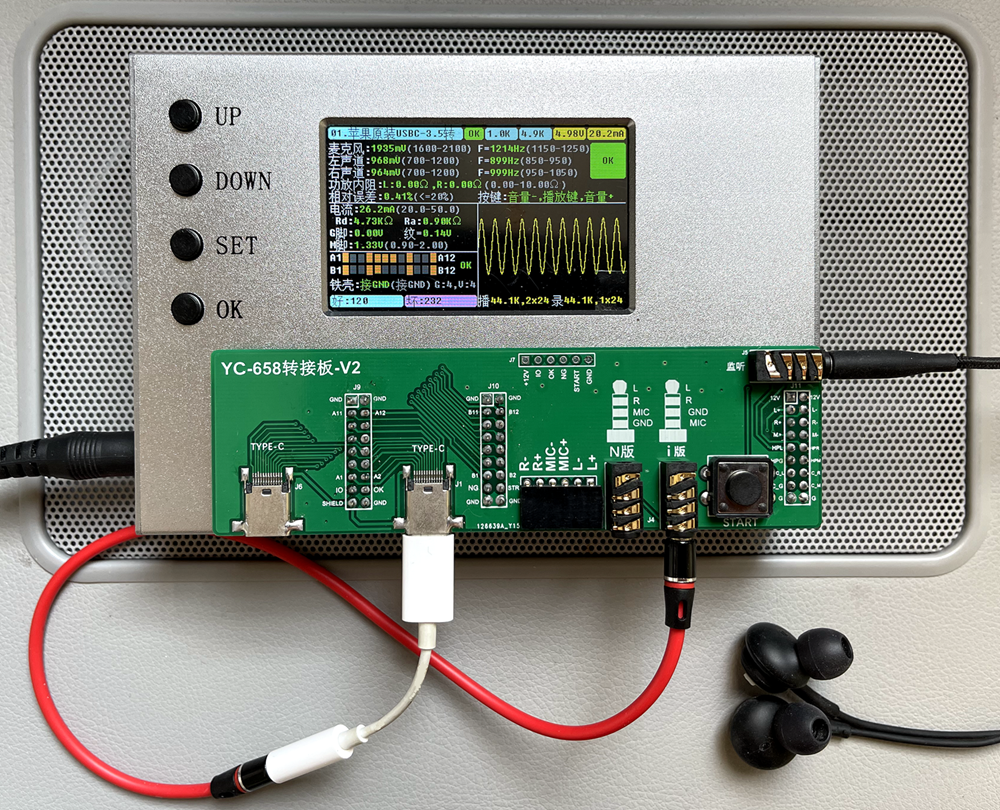

YC-658 TYPE-C數字音頻轉接線測試儀

【自動測試步驟】

1、插上監聽耳機（如果不需要手動測試也可以不插）。

2、按SET鍵進入選擇測試文件界面，按UP、DOWN鍵選擇，OK鍵確定。

3、用紅色3.5線連接好TYPE-C轉接線和儀器，最后插入TYPE-C。

4、如果測試文件里設定了自動開始測試，儀器會立即開始測試，否則處于手動測模式，可以按“OK”或板上“START”鍵開始一次自動測試。

5、完成測試后，儀器檢測是否插了監聽耳機，如果有插會自動進入手動測試模式。

6、手動測試模式下（也是主模式，待機模式）：

A、耳機中會播放音樂，屏幕顯示MIC波形，用戶可以聽音、對MIC說話、手工按線控按鍵做進一步測試（請根據需要是否做人工測試）。

B、按“UP”鍵可以切換音樂，按“DOWN”鍵切換顯示結果界面。

【手動測試成品耳機步驟】

1、選擇手動測試文件，插入耳機，通過“UP”鍵選擇左右聲道聲音不同的歌曲作為測試歌曲，以便耳朵區分左右聲音。

2、聆聽左右耳機聲音是否正常來判斷左右耳機接線是否錯位、短路、開路等。

3、對著麥克風說話，觀察屏幕上的波形判斷麥克風是否正常。

4、按動線控按鍵，可調整音量大小，屏幕上同時會顯示當前按鍵，線控的“播放”鍵可以在麥克風和歌曲之間切換。

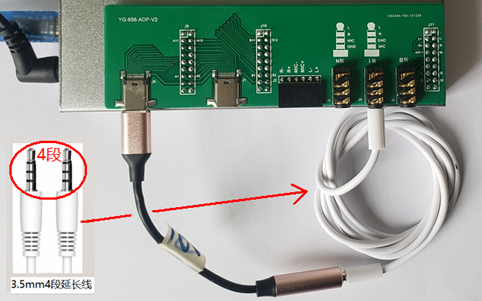

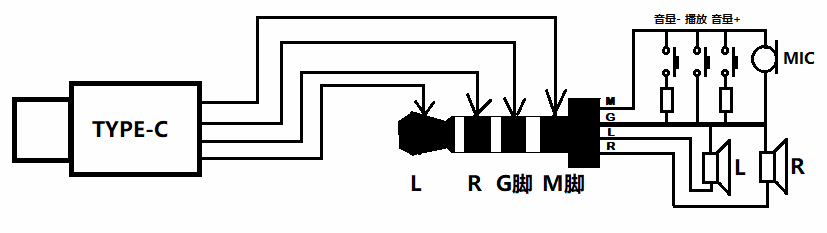

【轉接線的測試連接圖】

【6線式半成品板的測試連接圖】

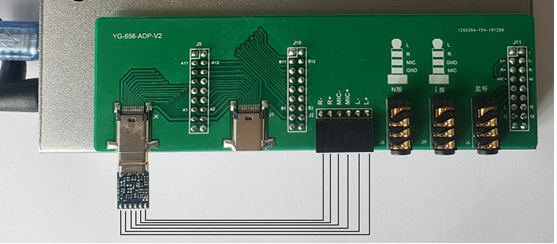

將半成品板上的L+，L-，M+，M-，R+，R-這6個觸點通過連線或測試架與測試儀上的2.54mm排母相連，如下圖。

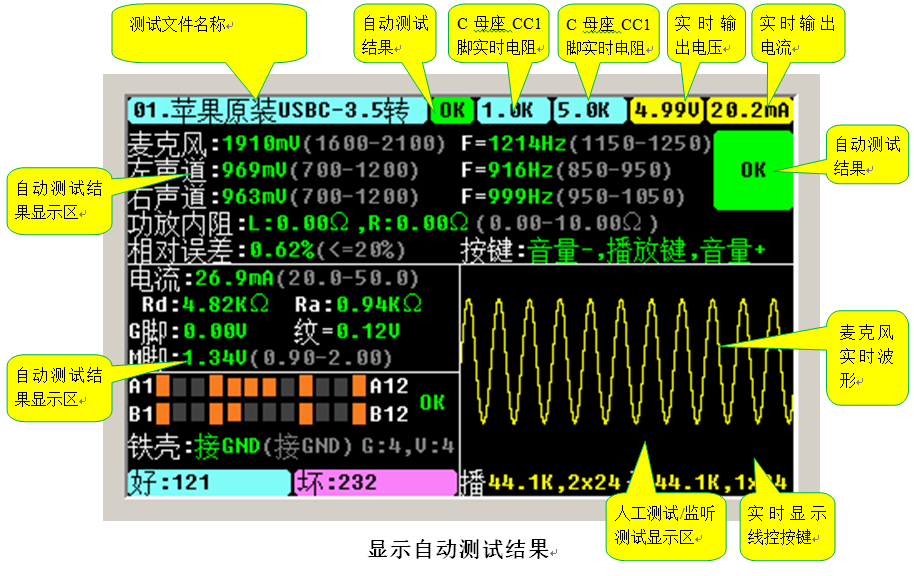

【儀器測試界面說明】

顯示插頭信息

按“DOWN”鍵切換兩種顯示模式

【PC軟件界面】

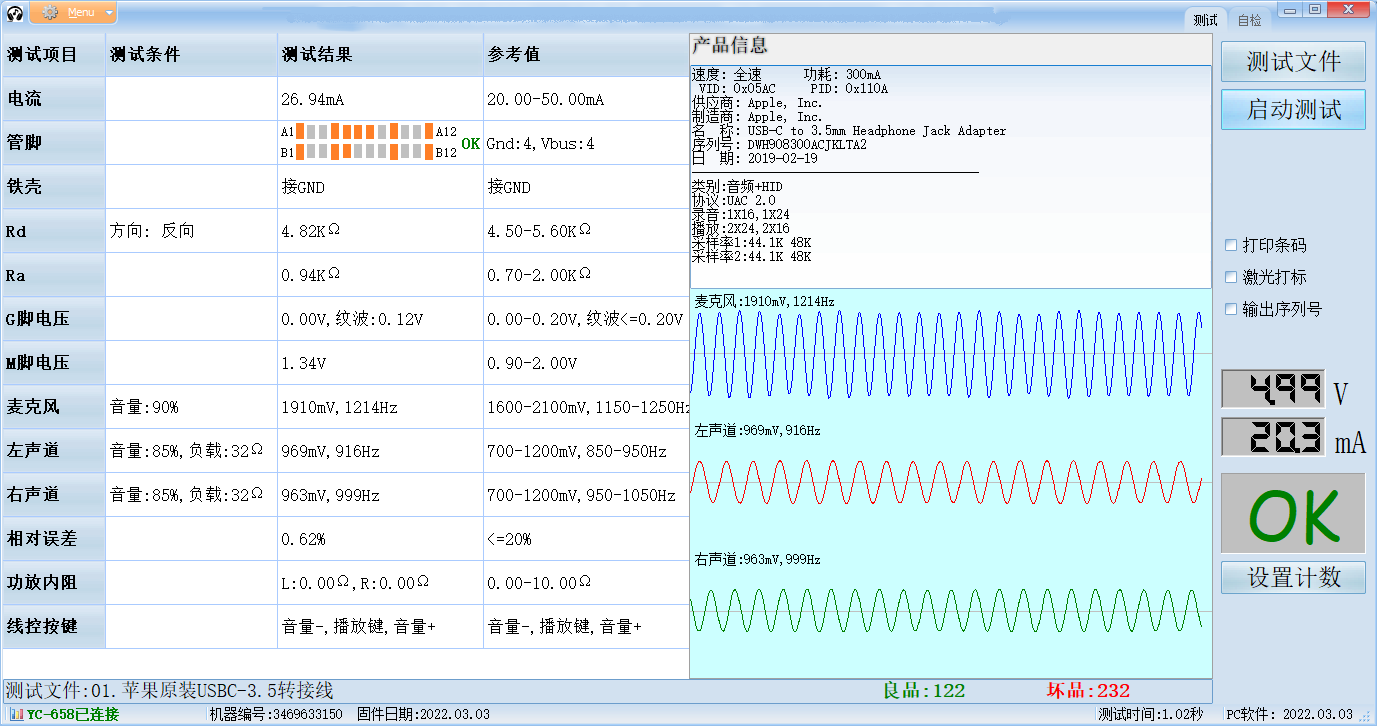

主界面

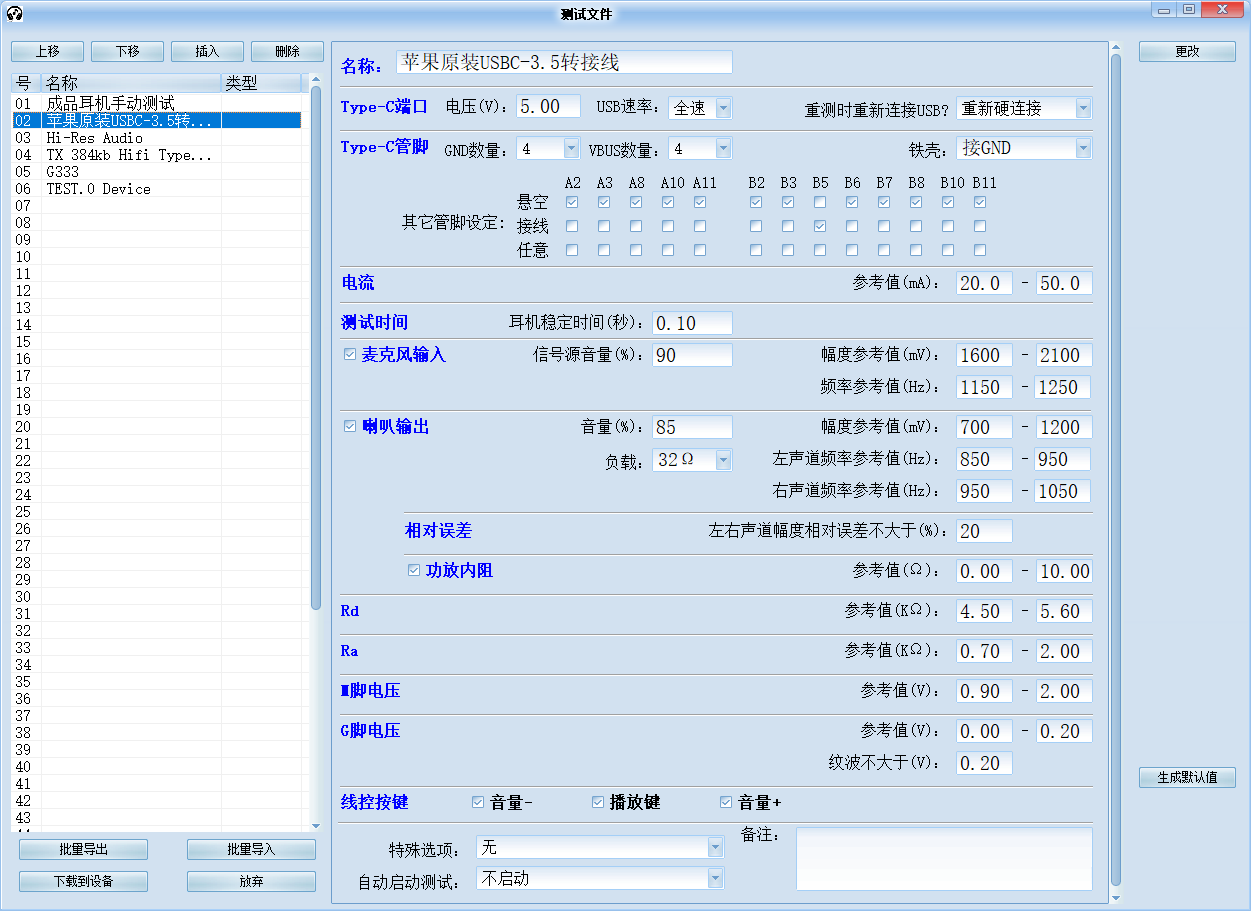

測試文件設置界面

【測試項目和設置說明】

Type-C端口：

A、電壓：為輸出供給耳機的電壓，更高5.5V，電流最大300mA，具有短路保護功能。

B、 USB速率：選“默認”表示由插頭決定，如果插頭支持高速則用高速USB連接，否則用全速。選擇“全速”則固定用全速USB連接。

C、重測時重新連接USB?：是指按測試鍵重新進行測試時如何連接插頭，“重新軟連接”只是初始化USB驅動重新連接，“重新硬連接”是給插頭斷電然后重新上電建立連接，有的方案硬連接可能反應慢，有的方案可能需要硬連接才能正常工作。

Type-C管腳：Type-C插頭一共有24只引腳加上鐵殼，其中有4根GND腳，4根VBUS腳，根據實際情況選擇接通數量，一般為4，其它未用到的腳都可以單獨設定。耳機一般只接GND，Vbus，CC，D+，D-。

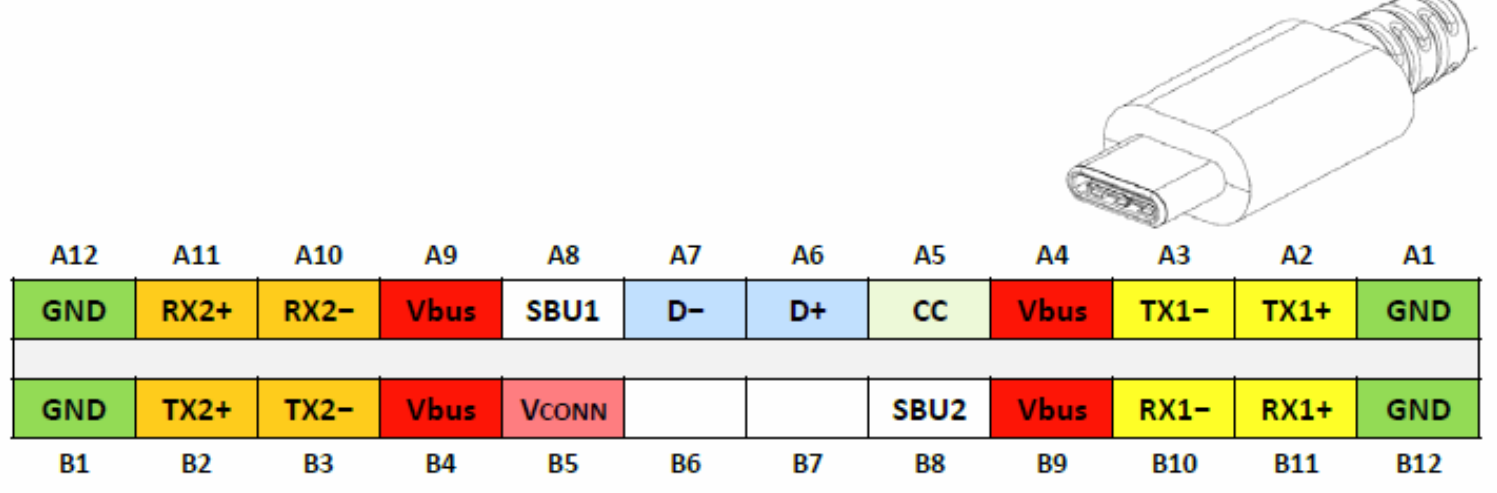

TYPE-C插頭引腳定義

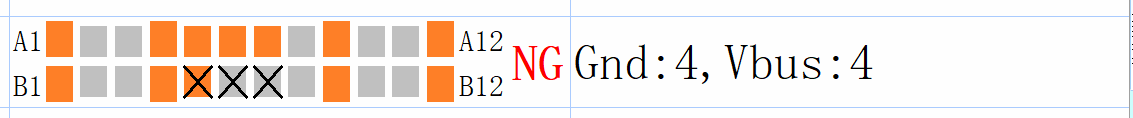

測試結果說明：橙色表示有連線，灰色表示該腳懸空，打“X”表示與設定值不符

電流：填寫范圍0-300mA，為插頭工作電流，受功放音量、負載大小影響，請根據實際情況設定。

測試時間：填寫范圍0-60秒，是指插頭穩定時間，有的插頭上電后需要比較長的時間才能穩定，如果太快測試容易出錯，儀器會等待指定時間后才開始測試，請根據實際情況設置。

麥克風：是指插頭麥克風輸入信號通道，儀器內部產生1200Hz正弦波信號給MIC通道。

A、信號源音量：，這里設定信號大小以達到合適的幅值，設定一個值，然后測一個結果，觀察MIC波形幅度為最大值的2/3左右為佳，否則重復調整信號源音量。

B、參考值：通過設定信號幅度和頻率參考值來判定MIC通道是否正常。（麥克風的信號幅度并不是實際值，和耳機的音量增益有關）。

喇叭輸出：插頭播放聲音的通道，分左右聲道，左聲道頻率為900Hz，右聲道頻率為1000Hz。

A、音量：填寫范圍0-，是指插頭本身的播放音量，請調到一個合適的值使采集到的波形為最大值的2/3左右為好。

B、負載：為摸擬喇叭的電阻負載，可選16歐和32歐，一般用32歐。

C、參考值：通過設定信號幅度和頻率參考值來判定左右聲道是否正常。

D、相對誤差：是指兩個聲道之間的平衡度，表現為信號幅值差別大小，一般-3dB(30%)可以感覺到明顯差別。

E、功放內阻：是指功放輸出的阻抗，根據實際設定

Rd：填寫范圍0-600K，是Type-C插頭標配的取電電阻，此電阻錯誤，主機端將不輸出電壓，插頭無法工作，標準是5K。

Ra：填寫范圍0-600K，是Type-C插頭里E-Marker的供電腳，絕大多數耳機插頭不接，可設為200K-600K，但蘋果的USB-C To 3.5mm這個腳是接了1K電阻的。

G腳電壓：G腳是指公共腳，或叫公共地，左右聲道喇叭、MIC都接在此腳上，電壓一般為0V，有的方案為1V左右，同時儀器會檢測G腳的紋波電壓，如果G腳線開路，紋波電壓會變大。
